上展式放料阀和罐底阀有什么区别?
日期:2025-03-19 15:50:11 作者:温州中北阀门科技有限公司


上展式放料阀和罐底阀有以下区别:

结构特点

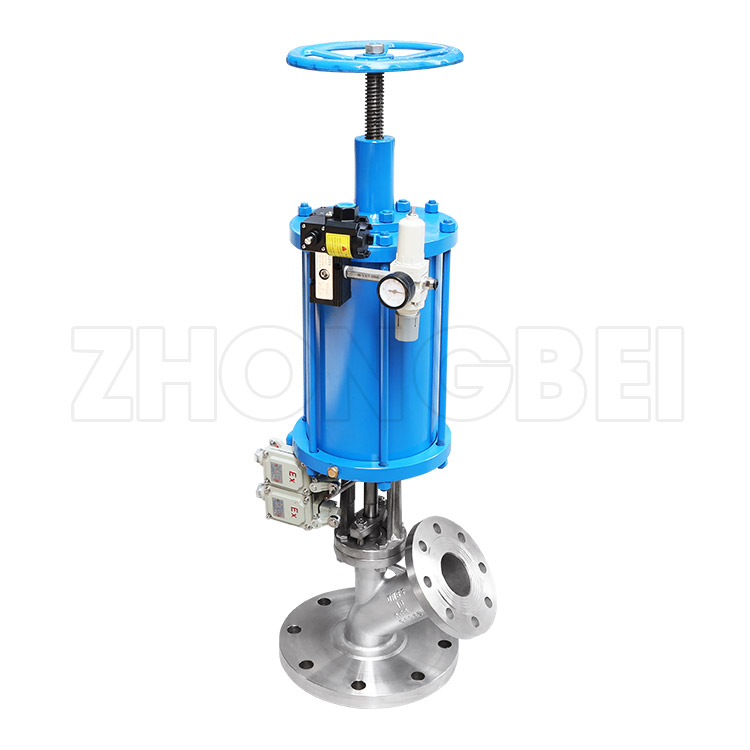

上展式放料阀:由阀体、阀瓣、密封圈、阀杆、支架、阀压盖、手轮、法兰、螺母、定位螺钉等零件组成。放底结构设计为平底型,阀体为 V 型,采用短行程阀瓣设计,阀体内腔有耐冲刷、耐腐蚀的密封圈,阀瓣密封根据需要封面均堆焊有硬质合金,密封副采用线密封。

罐底阀:结构紧凑,可提供多种国际标准接口,如焊接式、卡箍式或螺纹式等。阀体材料一般为 SUS316L,内部光洁度高,可达 Ra0.4um,表面可根据客户要求采用机械抛光或电抛光,精度可达到 0.25um。

工作原理

上展式放料阀:通过旋转手轮等传动方式,使阀杆带动阀瓣向上运动打开阀门,介质从容器底部经阀门流出。关闭时,阀瓣在重力或其他外力作用下下降,实现密封。打开时需克服介质作用力,打开力矩较大。

罐底阀:手动或气动操作。气动操作时,通过配置过程控制器和位置传感器,可实现自动远程控制。罐底阀开启时,阀瓣按设计方向移动,使介质顺利排放;关闭时,依靠密封机构实现良好密封,确保无泄漏。

适用场景

上展式放料阀:适用于有搅拌器的反应釜放料,广泛应用于化工、制药、食品等行业中需要对容器内物料进行排放和控制的场合。

罐底阀:应用于制药、生物、精细化工、食品等洁净行业的反应容器排料。容器使用搅拌器时,能使底部物料充分随水流转动,搅拌均匀。其 35 度安装方位可使物料排放有自净功能,便于设备检修。

安装方式

上展式放料阀:通过底部法兰焊接于储罐和其他容器的底部,在管道中一般水平安装。

罐底阀:安装于罐底,可采用卡箍、焊接、法兰等连接方式,安装方位通常有一定要求,如 35 度安装可实现物料排放自净功能。

性能特点

上展式放料阀:操作方便,开启自由,运动灵活可靠,阀瓣装配维修简单,密封圈更换方便实用。具有一定的耐腐蚀性和耐压性,能满足多种介质和工况要求。

罐底阀:具有排放物料无死角、无残留、无泄漏、密封性能好等优点。阀门内采用镜面抛光,粗糙度低,更加洁净,符合卫生等级标准,能满足洁净行业对物料排放的严格要求。
