底阀和放料阀的区别
日期:2024-09-30 17:45:21 作者:温州中北阀门科技有限公司

底阀和放料阀有以下区别:


功能用途

底阀:主要用于水泵等设备的吸入管道,安装在水泵水下吸管的底端,作用是保证液体在吸入管道中单向流动,防止液体倒流回水源箱,使吸水管内充满液体,利于泵的启动,确保水泵能正常工作,通常用于需要防止介质回流的场合,如给排水、石油、化工、冶金等行业的水泵配套设施。

放料阀:主要用于反应釜、储罐和其它容器的底部,进行排料、放料、取样和无死区关断操作,借助阀门底部法兰焊接于储罐和其它容器的底部,可消除工艺介质在容器出口的残留现象,广泛应用于化工、制药、食品等行业中需要对容器内物料进行排放和控制的场合。

结构特点

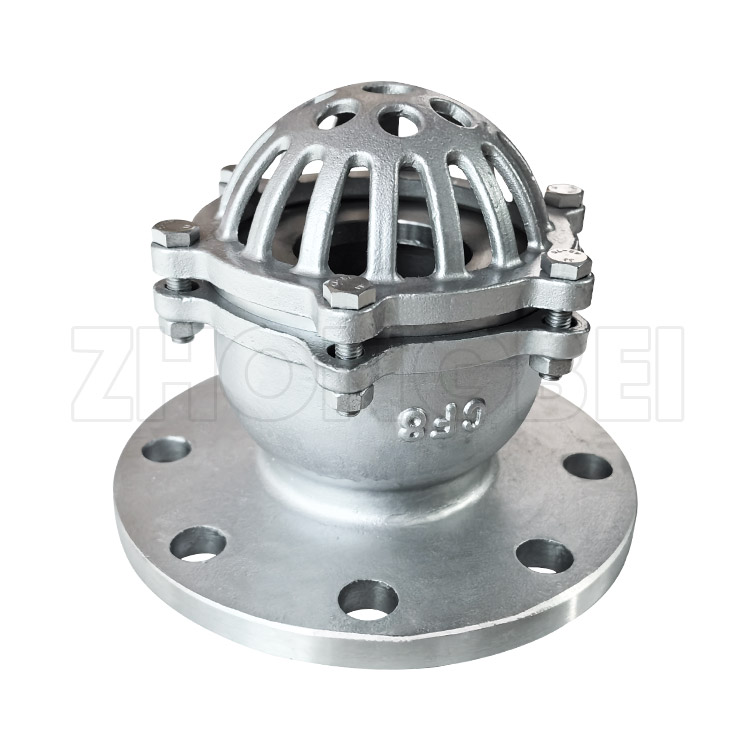

底阀:由阀体、阀盖、阀瓣、密封圈和垫片等部件组成,阀盖上设有多个进水口,并配有筛网,以减少杂物的流入,降低堵塞几率。阀瓣有单瓣、双瓣和多瓣等类型,常见的连接方式有法兰连接和螺纹连接。

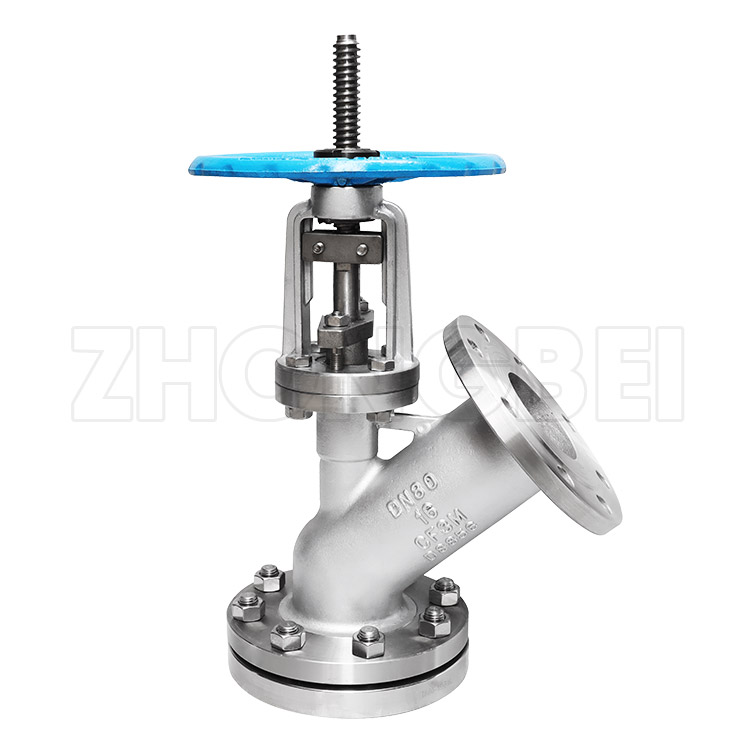

放料阀:主要由阀体、阀瓣、密封圈、阀杆、支架、阀压盖、手轮、法兰、螺母、定位螺钉等零件组成。根据实际情况,放底结构设计为平底型,阀体为 V 型,并提供提升和下降两种工作方式阀瓣,同时采取短行程阀瓣的设计,通常采用法兰连接。

工作原理

底阀:液体介质从阀盖方向进入阀体,液体的压力作用于阀瓣,使得阀瓣被打开允许介质流过,当阀体内的介质压力变化或消失时,阀瓣依靠自身重力或弹簧力关闭,阻止介质倒流。

放料阀:通过手动或气动等传动方式,使阀杆带动阀瓣做升降运动,从而实现阀门的开启和关闭,以控制容器内物料的排放。如手动放料阀通过旋转手轮使阀杆上升或下降,气动放料阀利用压缩空气推动气动执行器内的活塞,带动阀杆和阀瓣运动。

安装位置

底阀:安装在水泵吸水管的底部,通常位于水面以下,不过也有水上式底阀安装于水面以上。

放料阀:安装在反应釜、储罐等容器的底部,通过底部法兰与容器焊接连接,在管道中一般水平安装。

适用介质

底阀:适用于清洁介质,对于粘度和颗粒度过大的介质不宜使用,主要应用于水、油及非腐蚀性介质等。

放料阀:适用于多种介质,包括油品、酸类、腐蚀性介质、颗粒、纸浆等,但不同材质的放料阀对介质有不同的要求,如搪玻璃放料阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠、氢氧化钾外,能耐各种酸、碱、盐溶液及有机溶剂。
